乙二醇循環泵起動與停車

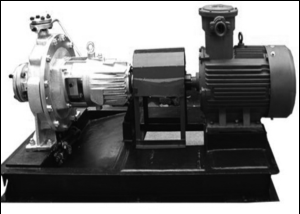

乙二醇循環泵屬于單級臥式離心泵。該兩種系列泵均為單級徑向葉輪，軸向吸入，徑向排出。根據使用條件，采用前、后磨損環及平衡孔進行水力平衡。軸封采用填料密封、單端面機封或雙單端面機封，并設置冷卻、沖洗或密封液系統。

      標準管路按API610規范設計。吸入、排出管路法蘭的壓力等級相同。

      從驅動電機端看，泵的轉向為順時針轉動。





乙二醇循環泵起動與停車



   乙二醇循環泵起動前準備



1. 用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。



2. 打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣閥。



3. 用手盤動泵以使潤滑液進入機械密封端面。



4. 點動電機，確定轉向是否正確。







乙二醇循環泵啟動與運行



1. 全開進口閥門，關閉吐出管路閥門。



2. 接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上閥門，并調節到所需工況。



 3. 注意觀察儀表讀數，檢查軸封泄漏情況，正常時機械密封泄漏，<3滴/分，檢查電機、軸承處溫升≤=70度C，如果發現異常情況，應及時處理。







乙二醇循環泵停車



1. 逐漸關閉吐出管路閥門，切斷電源。



2. 關閉進口閥門。



3. 如環境溫度低于0度C，應將泵內液體放盡，以免凍裂。



4. 如長期停用，應將泵拆卸清洗，包裝保管。







乙二醇循環泵的應用范圍



該系列泵適用于輸送各種中性及腐蝕性的液體（各種濃度和溫度的酸、堿、鹽及液態石油化工產品、有機化合物等），其溫度范圍為-80℃～450℃。該系列產品廣泛適用于煉油廠、石油化學工業、煤加工工業和低溫工程。化學工業、造紙及制糖業和普通流程工業。供水廠、海水淡化廠、發電廠、供暖和空氣調節系統以及環保工程、船舶及海上工業等。









乙二醇循環泵結構描述



 乙二醇循環泵執行API610標準，口徑25~400mm,流量可達2600m3/h,揚程可達250m。



同時可保證流程工作要求的維修條件，軸承、軸封和葉輪為一轉子組件可進行迅速的拆卸或裝配，大大縮短了停車維修周期。



   葉輪為單吸徑向閉式，帶有葉輪耐磨環和泵體耐磨環，磨損后只需要更換耐磨環可減低維修和構件的成本。



 泵蓋上帶有冷卻和加熱軸承箱體的結構。軸封有填料密封和機械密封兩種類型，用戶可根據不同使用工況進行選擇。



    軸承用潤滑油潤滑，軸承支架上帶有恒位油環，軸承支架分無冷卻、水冷卻、風扇冷卻結構。泵與電機間使用彈性聯軸器作為連接元件，該元件可補償小的軸向、徑向和角度位移。
